随着新能源汽车直流快充（闪充/超充）设施充电功率持续提升，直流侧电流监测对充电控制、计量结算与安全保护提出了隔离测量、宽量程、高响应的综合要求。传统电磁式互感器无法测量直流电流，分流器方案存在插入损耗与隔离缺陷。本文分析了闪充站直流电流监测的技术需求，介绍了基于霍尔效应原理的安科瑞AHKC-KA系列开口式霍尔电流传感器的技术特点与关键指标，梳理了其在充电控制、计量、保护与能量管理环节的典型应用及工程安装要点。

一、引言

     近年来，新能源汽车直流充电技术快速迭代，充电单枪功率由数十千瓦级提升至数百千瓦级，行业头部液冷超充方案的单枪最大充电电流已达600A级。充电功率的提升使直流侧电流检测环节面临三重压力：

1.量程压力：直流母线及输出回路电流水平显著上升，检测器件需覆盖数百安至数千安；

2.动态压力：充电过程包含起步爬升、恒流、涓流等多个阶段，电流瞬变频繁，检测器件须具备足够的响应速度与带宽；

3.安全压力：大功率直流系统的故障能量高，电流检测须在电气隔离前提下进行，不得引入额外的安全风险。

      电流检测是充电设施控制、计量与保护三大功能的公共源头，其性能直接影响整机水平。选择适配闪充场景的电流检测方案，是充电设施设计中的关键决策之一。

二、闪充站直流电流监测的技术需求与方案比较

2.1 主流方案比较

1.电磁式电流互感器：基于电磁感应原理，只能感应交变磁场，无法测量直流电流，不适用于直流充电场景。

2.分流器：基于电阻压降原理可测量直流，但需串入主回路：一方面产生插入损耗，大电流工况下功耗与发热显著；另一方面其输入输出之间无电气隔离，高压侧与控制系统之间存在安全耦合。

3.霍尔电流传感器：基于霍尔效应原理，可在电隔离条件下测量直流、交流、脉冲以及各种不规则波形的电流，兼顾隔离性、宽量程与高动态响应，是直流大电流检测的主流技术路线。

2.2 闪充场景的结构性诉求

除电气性能外，存量充电站改造还面临施工约束：闭口式传感器安装需断开母排穿线，导致整站或整柜停电。运营类场站对停电时间高度敏感，**支持不断电加装的开口式结构**成为工程选型的重要考量。

三、AHKC-KA系列开口式霍尔电流传感器技术分析

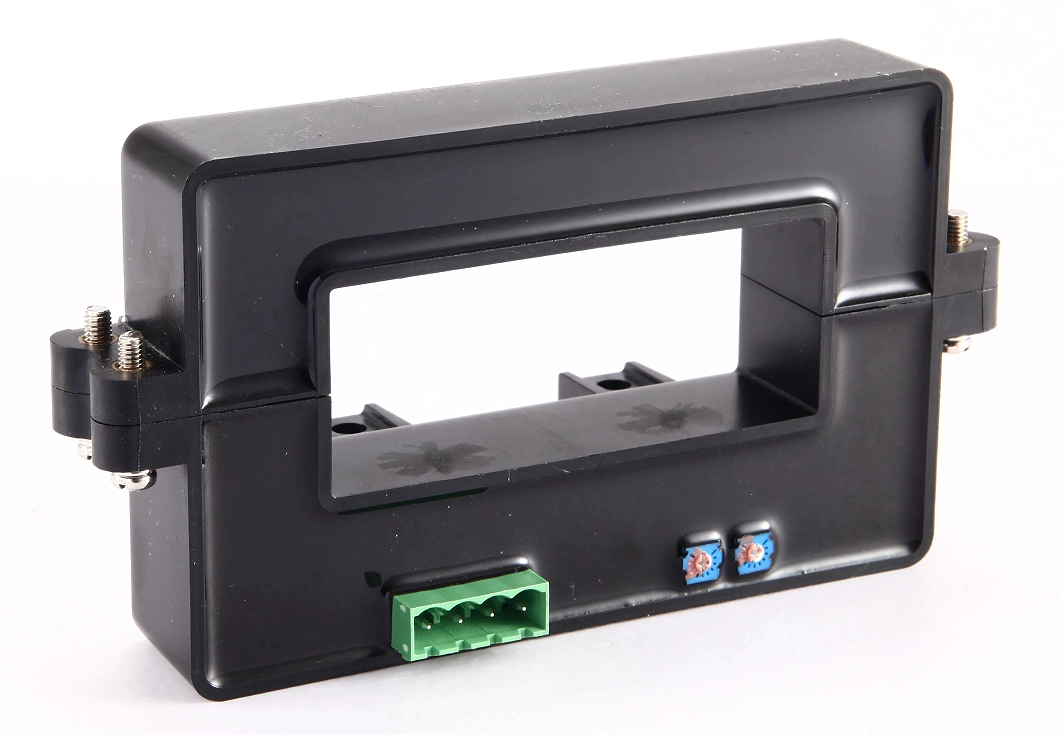

3.1 工作原理

AHKC-KA系列是应用霍尔效应原理开发的开口式电流传感器。原边电流穿过传感器产生磁场，霍尔元件感应磁场强度并输出成比例的电压信号，实现原边与副边电路在电隔离条件下的电流测量。

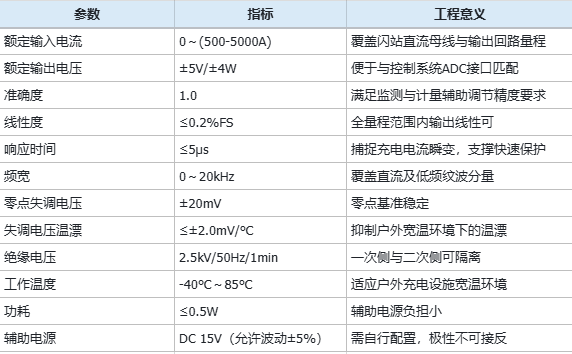

3.2 关键技术指标

（数据来源：安科瑞《AHKC-KA系列开口式霍尔电流传感器规格书》V1.0）

3.3 开口式结构的工程价值

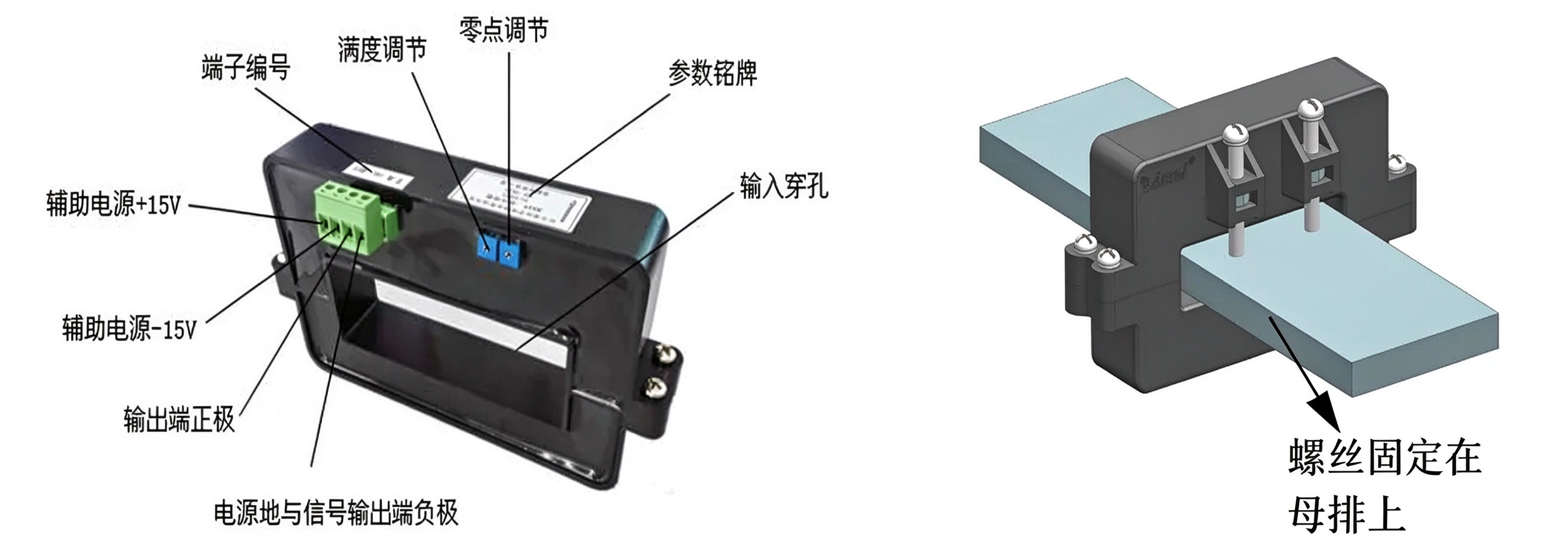

AHKC-KA采用开口结构，安装时以螺丝固定于母排，无需断开一次回路。对于存量充电设施改造项目，可显著缩短停电施工窗口，降低改造对场站运营的影响；对于新建项目，亦能简化装配工序。

四、典型应用环节

在闪充站配电与充电系统中，霍尔电流传感器主要承担以下检测职能：

1.充电控制：为充电模块提供实时电流反馈，支撑恒流段精度与多枪功率动态分配；

2.计量支撑：1.0级精度输出为充电电量的计量结算提供源头数据基础；

3.安全保护：≤5μs级响应使过流、短路等异常工况可被快速感知，为保护逻辑争取动作时间；

4.能量管理：站级监控与负荷调度系统依托电流监测数据实现有序充电。

此外，该类传感器同样适用于充电站整流柜直流母线监测、储能系统充放电电流检测、电解电镀等直流大电流工业场景。

五、工程安装与使用注意事项

依据产品规格书，以下要点应在方案设计与施工规范中予以明确：

1. 为获得较好的动态特性与灵敏度，建议原边使用单根导线并完全填满传感器过线孔，保证原副边耦合；被测电流远低于额定值时，原边可穿多匝（Ip×Np=额定安匝数）以获得最佳精度；

2. 原边馈线温度不应超过80℃；

3. 辅助电源不应超过标定值的±5%，电源正负极严禁接反；

4. 传感器严禁从≥1m高处摔落；零点、满度调节电位器不可自行调节；

5. 电源线与输出信号线须使用0.5mm²屏蔽线，且禁止与动力线一起布线。

六、结论

闪充站直流电流监测对隔离性、量程、精度与响应速度的综合要求，决定了霍尔电流传感器是当前该场景的适配技术路线。AHKC-KA系列开口式霍尔电流传感器以500~5000A量程、1.0级精度、≤5μs响应、-40℃~85℃宽温及不断电加装的开口结构，覆盖了闪充设施从新建到存量改造的工程需求，可作为直流充电设施电流检测环节的选型参考。
