半导体制造对供电质量高度敏感，电压波动与闪变等电能质量扰动可导致精密工艺设备误动作、在制品报废，且此类秒级至毫秒级扰动难以被常规计量仪表捕捉。本文分析了半导体行业电能质量监测的痛点与需求，阐述了电压闪变的测量原理与相关标准要求（GB/T 12326、IEC 61000-4-15、IEC 61000-4-30），介绍了满足 IEC 61000-4-30 A级要求的 APview500 电能质量在线监测装置的技术特点，并给出其在半导体场景中"监测—溯源—判定"的典型应用方案与工程配置建议。

关键词：电能质量；电压闪变；电压波动；电压暂降；在线监测；IEC 61000-4-30；SEMI F47；半导体

一、引言

       半导体制造是现代工业中供电敏感性最高的行业之一。晶圆产线集成了光刻、刻蚀、离子注入、薄膜沉积、量测等大量精密工艺设备，其控制系统对电压有效值的快速变化高度敏感。行业以 SEMI F47 标准明确规定了半导体设备的电压暂降容忍度要求（如电压跌至额定的50%时须维持200ms不中断、跌至70%维持500ms、跌至80%维持1s），ITIC 曲线则从 IT 设备视角给出了类似的容忍度边界。

       与电压暂降同样值得关注、却更易被忽视的，是电压波动与闪变：此类秒级至毫秒级的连续小幅扰动不触发任何保护动作，却可能长期侵蚀产品良率与设备稳定性。本文围绕该指标的监测需求、测量标准与工程实现展开讨论。

二、半导体行业电能质量痛点分析

2.1 扰动的来源与表现

      半导体厂内存在大量波动性负荷：大功率变频器驱动的风机、水泵、空压机，频繁启停的动力设备，以及整流类电源装置。此类负荷运行时引起公共连接点电压有效值的快速小幅变化（电压波动）；波动反映至照明与光学系统即为闪变。

其后果具有典型的隐蔽性：

• 设备误动作、报警复位后查无原因；

• 洁净室内光学检测、对准系统受灯光闪烁与供电扰动叠加影响，检测结论可信度下降；

• 产品良率出现无法归因的波动。

2.2 常规测量手段的盲区

      常规电能表按分钟级平均出数，秒级与毫秒级的波动分量在平均过程中被消除；普通录波仪虽可记录波形，但缺乏符合标准的闪变统计计算能力。这意味着在缺少专业监测装置的产线，此类扰动在数据层面"不存在"——看不见，自然谈不上治理与责任界定。

三、电压闪变的测量原理与标准要求

3.1 闪变的量化：Pst 与 Plt

电压闪变源于电压波动，其量化采用国际通行的闪变测量体系（IEC 61000-4-15 规定的闪变仪功能与设计规范）：

• 短时闪变 Pst：以10分钟为一个统计窗口；

• 长时闪变 Plt：由连续的 Pst 序列按标准公式合成（通常2小时一档）。

我国对应的国家标准为 GB/T 12326《电能质量 电压波动和闪变》，规定了电压波动限值与闪变限值（Pst、Plt 限值按电压等级在标准中查表确定，具体数值以标准现行版本为准）。

3.2 测量方法标准：IEC 61000-4-30 A级

      要使闪变等指标"测得准、可比对、可追责"，测量方法本身必须标准化。IEC 61000-4-30 对各项电能质量指标的测量方法、精度、时钟同步与事件标记作出了规定，其中 A级 为最高测量等级——只有满足 A级要求的装置，其数据才具备跨装置、跨时段比对与符合性判定的效力。

四、APview500 电能质量在线监测装置技术方案

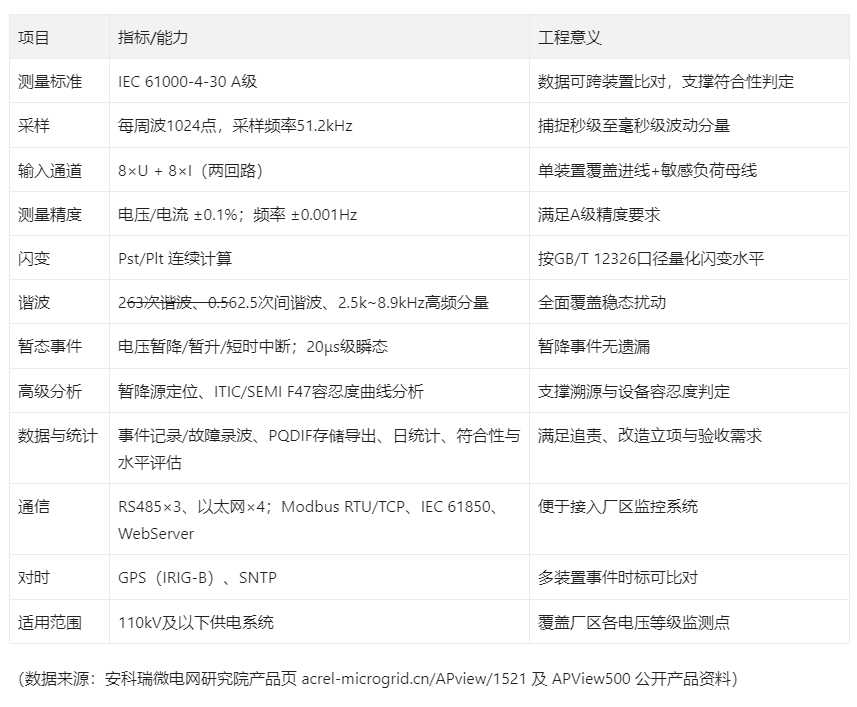

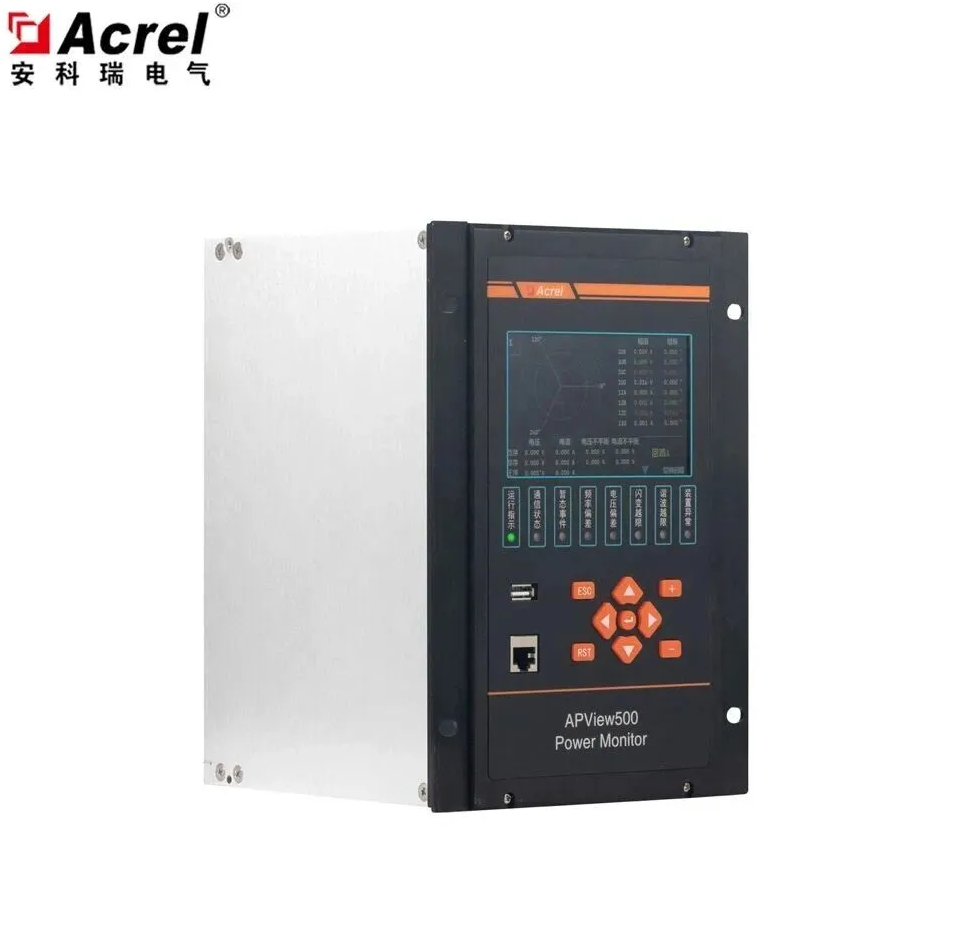

APview500 系列电能质量在线监测装置遵照 IEC 61000-4-30 规定的测量方法进行测量，主要技术特点如下：

五、半导体场景的典型应用方案

5.1 监测点位配置

推荐按"总进线 + 敏感负荷母线"双点位配置：总进线侧用于界定外部电网侧扰动，敏感设备（光刻、量测等工艺配电）母线侧用于捕捉厂内扰动源。APview500 单装置两回路（8U+8I）的通道配置可降低监测点位成本。

5.2 "监测—溯源—判定"闭环

1. 看见：Pst/Plt 连续统计、暂降/波动事件毫秒级捕捉，消除常规仪表的测量盲区；

1. 溯源：暂降源定位功能判断扰动来自监测点上游（电网侧）还是下游（用户侧），明确责任界面——该向供电部门交涉，还是开展厂内治理；

1. 判定：将实测暂降事件与 ITIC / SEMI F47 容忍度曲线比对，直接评估"该次事件是否达到设备停机/误动作条件"，为良率异常归因提供量化依据；

1. 沉淀：事件与录波数据以 PQDIF 标准格式存储导出，配合电能质量日统计与水平/符合性评估报告，支撑治理立项、改造验收与长期趋势管理。

5.3 系统集成

装置通过 Modbus RTU/TCP 或 IEC 61850 接入厂区电力监控/能源管理系统，WebServer 支持远程调阅数据与下载录波文件；多装置经 GPS（IRIG-B）或 SNTP 对时，保证跨点位事件时标可比对——这是暂降源定位与责任界定的前提。

六、结论

       半导体行业"设备比电贵"的负荷特性，决定了电能质量监测必须覆盖闪变、波动等常规手段测不到的秒级扰动，并具备 A级测量精度、扰动溯源与容忍度判定的完整能力。APview500 电能质量在线监测装置以 IEC 61000-4-30 A级测量方法、每周波1024点采样、Pst/Plt 连续计算、暂降源定位与 ITIC/SEMI F47 容忍度曲线分析为核心能力，可为半导体工厂提供从"看见扰动"到"界定责任"再到"支撑治理"的完整数据基础，亦适用于数据中心、医院、精密制造等电压敏感场所。
